KXJ660(A)礦用隔爆兼本安型可編程控制箱（以下簡稱控制箱）主要用于煤礦井下的排水自動化控制、皮帶運輸自動化控制等多個自動化控制裝置，采用PLC可編程控制器作為核心設備，具有較強的適用性、可擴展性、高可靠性和強大的通訊能力。其邏輯控制方式可通過軟件的編程來實現，使復雜的控制邏輯變得簡單易行。
控制箱內部的輸入和輸出信號之間有可靠的隔離措施和本安電源，從而確保與各種類型傳感器、執行器、各種設備電控回路的連接和匹配之間更加靈活、通用。
? 額定工作電壓：AC660V。
? 額定工作電流：總電流≤32A，單回路最大工作電流≤8A。
? 本安參數
1路18V電源輸出：Uo：DC18.5V，Io: 1.0A，Co：5μF，Lo: 0.1mH(產品名稱：輸出本質安全型電源，產品型號：ZMKD-18,生產廠家：山東中煤電器有限公司，防爆合格證編號：CMExC22.4334U)。
8路隔離安全柵輸出：Uo：DC28V，Io: 93mA，Po:0.65W, Co：0.05μF，Lo: 0.3mH；
1路網口輸出：Uo：7.0V，Io: 1.2A，Co：20μF，Lo: 0.3mH。

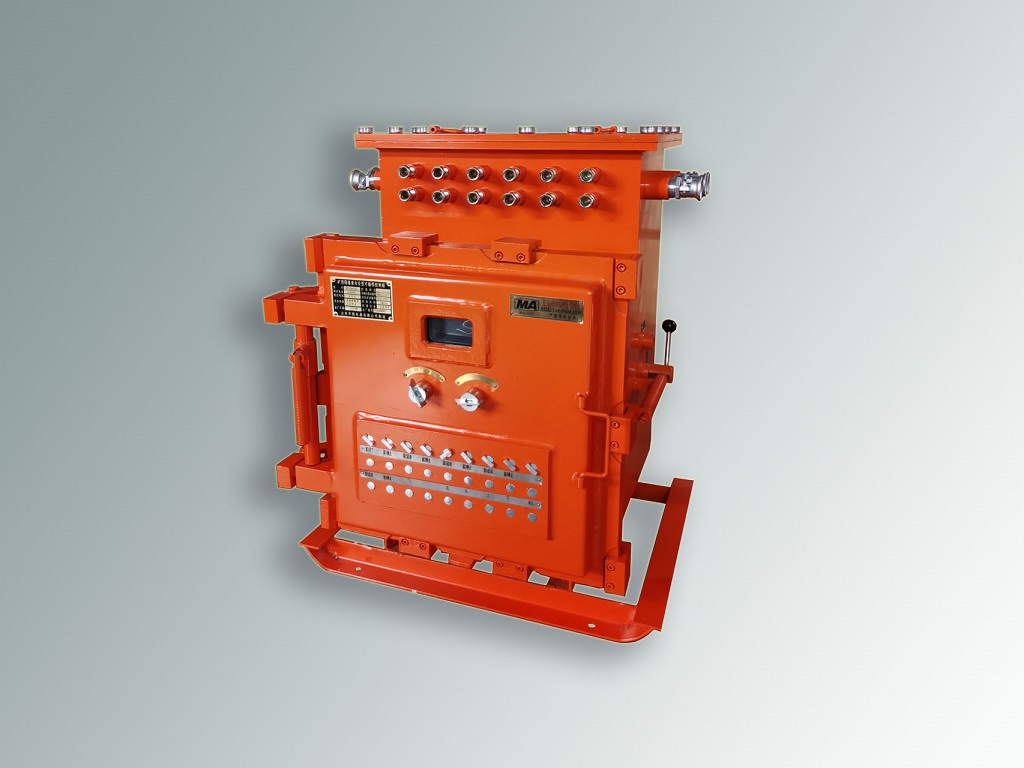

控制箱由本安電源、PLC、網絡設備、外殼四大部分組成，其外部結構如圖1所示。
外形尺寸：735mm×727mm×1017mm（長×寬×高）
基本功能a）有采集（4～20）mA模擬量信號的功能。
b）具有采集開關量信號的功能。
c）具有繼電器輸出控制的功能。
d）具有接觸器輸出控制的功能。
e）具有顯示模擬量、開關量以及控制輸出狀態的功能。
f）具有1路網絡通訊功能：
--傳輸方式：TCP/IP；
--傳輸速率：100Mbps；
--最大傳輸距離：100m。
g）具有本安電源輸出功能：
--路數：1路；
--額定工作電壓：DC18.0V；
--額定工作電流：≤930mA；
--保護電流:≤1.0A；
--短路電流：≤200mA。
