位移傳感器

技術參數

--工作電壓：12V DC；

--工作電流：1A；

量程：0～1200mm；

分辨率：10mm；

輸出電流信號：4～20mA；

接點容量：12V/1A。

尺寸: φ30mm×1225mm

重量: 約3kg。

產品詳細信息

產品關鍵詞：礦用本安型位移傳感器,礦用位移傳感器

主要用途及使用范圍

礦用本安型位移傳感器主要用于煤礦采煤工作面液壓支架位移量的測量，其工作簡單可靠，能夠直觀顯示位置信號，避免常規的電器產品中電氣電路經常出現問題的弊端。

傳感器內部為干簧管及電阻，屬簡單設備。傳感器防爆型式為礦用本安型，防爆標志：“ Exib I”。

使用環境條件
——環境溫度－5℃～40℃；
——海拔高度不超過2000m；
——空氣相對濕度不大于95％（25℃時）；
——在有瓦斯、煤塵爆炸危險的場所；
——在無破壞絕緣的腐蝕性氣體或蒸汽的場所；
——在無顯著振動和沖擊的場所；
——污染等級為3級；
——安裝類別為Ⅲ類。

結構特征與工作原理

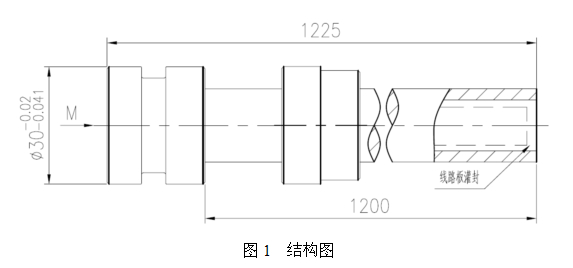

結構

工作原理
指示環固定在液壓支架上，當液壓支架位移發生變化時帶動指示環前后動作，指示環上封裝有磁鐵，在傳感器桿體每0.05m處分別裝有干黃管，當磁鐵接近干簧管時，導致干簧管接通。
技術特性
產品執行標準
本產品執行標準GB3836-2010、Q/0104ZMD047—2013。
使用、操作
傳感器的指示固定好后，可人為調整被測物移動部分的位移，用萬用表測量各個位移點輸出是否正常。
故障分析與排除

故障現象	原因分析	解決方法	備注
傳感器無輸出	接線是否牢固	檢查傳感器接線
	電源是否有電	測量輸入電壓
個別位移點輸出不變	干簧管可能損壞	更換傳感器

主要電氣元件

序號	代號	名稱	規格型號	單位	備注
1		線路板		塊
2	P1	接線端子	5.08-2P	支
3	D1-D46	干簧管	07101	支
4	R24	電阻	600Ω	支
5	R1	電阻	200Ω	支
6	R2-R23	電阻	100Ω	支

注意事項
本產品符合GB3836.4中簡單設備的規定，只準使用于經檢驗合格的本安電路中。
維修時不得改變本安電路和與本安電路有關的元、器件的電器參數、規格和型號。
本產品不得隨意與其它未經聯檢的設備連接。
運輸、貯存
傳感器包裝木箱摞裝層數不得大于三層。
搬運時避免摔碰和防雨淋。
必須貯存在干燥的房間內。
隨機技術資料有：產品合格證（1份）、使用說明書（1份）、裝箱單（1份）。
開箱及檢查
開箱時，請注意輕拿輕放。
設備取出時，應注意檢查在運輸過程中，是否有破損的現象，是否完好。
按照裝箱單的內容檢查產品及資料是否齊全。
訂貨
訂單上需注明產品名稱、型號、數量及交發貨日期。
訂單上需注明收發貨單位、聯系人、通訊地址、托運方式及到站名稱。
