礦井排水自動控制系統承擔著排出井下涌水的重要任務，是保證礦井安全生產的關鍵環節。排水系統各種設備能否安全、可靠、有效的運行，關系到整個礦井的生產與安全。

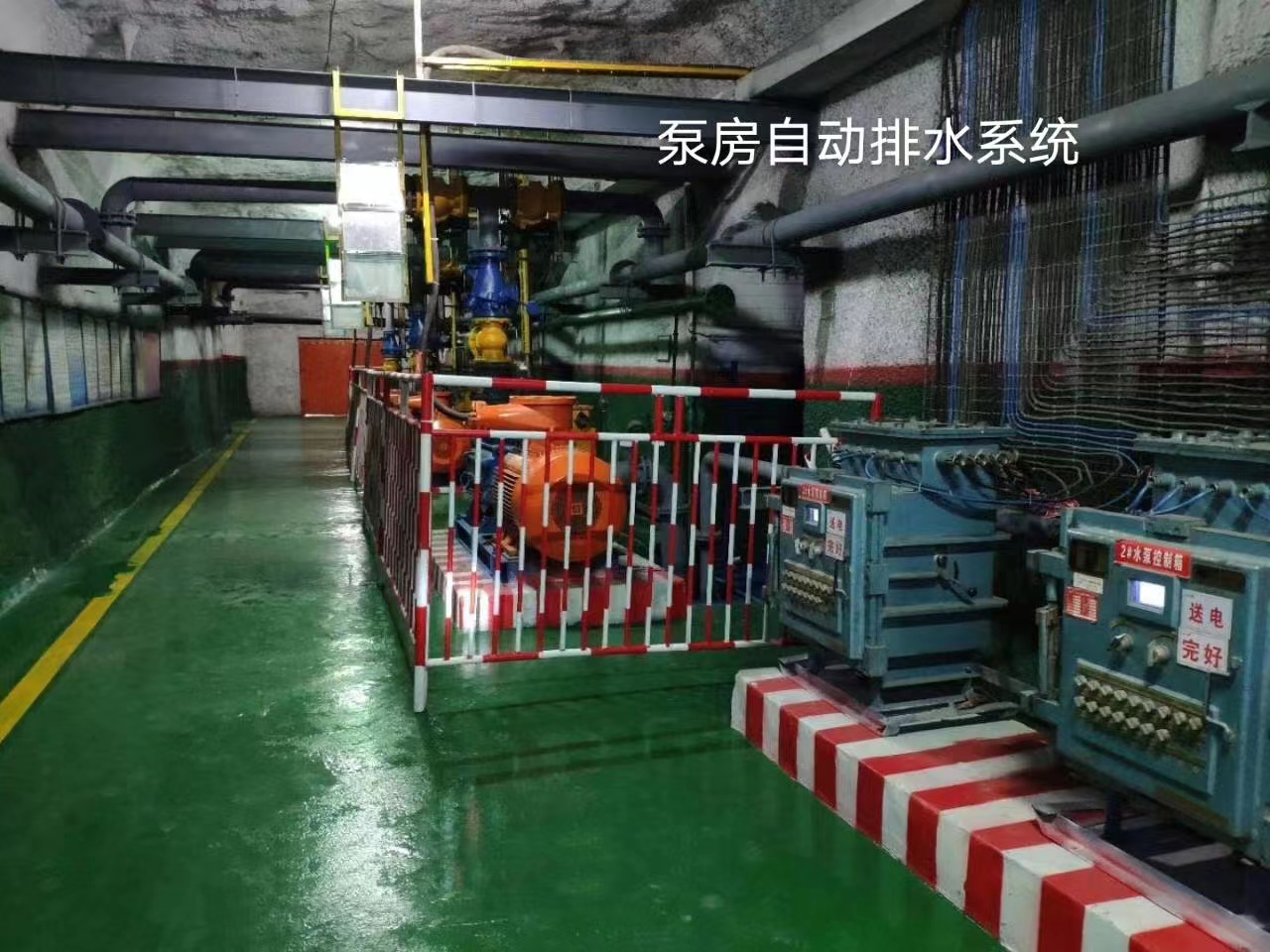

  礦用自動排水裝置是根據煤礦井下的實際情況，在原來的設施基礎上進行自動化改造，以使設備在無人職守的情況下自動運行和自我診斷的一套系統。通過工業計算機的決策控制，對設備的運行狀態、運行過程進行自動檢測、自動控制，使設備達到最佳工作狀態，從而達到有效地節約能源、降低勞動強度、降低運行成本和延長設備使用壽命等目的。

山東中煤電器有限公司主要從事煤礦安全生產監測監控系統的研發、生產以及相關安裝工程、售后服務等。

系統介紹

適用于煤礦井下排水設施的集中監控，實現對水泵機組及其附屬設備的自動控制和綜合保護，通過控制網絡實現多水平排水系統的聯合控制，并結合先進的控制思想合理調度設備運行，提高排水效率。

系統功能

01 監測功能

實現對水倉水位、水泵軸溫、電機軸溫、電機定子溫度、壓力、負壓、流量、電機電壓、電流、功率、水泵運行效率等參數的實時監測。

02 控制功能

具有靈活多樣的控制方式：1、就地控制：此種控制方式下，操作員通過就地箱上的按鈕及指示燈完成對執行機構的直接控制，主要用于設備檢修維護；2、井下集控：操作員通過觸摸屏實現對水泵的半自動控制，控制命令由觸摸屏下發至PLC，后者完成整個控制過程；3、遠程集控：操作員在地面遠程控制終端，通過鼠標電機控制控件，實現對于井下水泵機組的遠程控制；4、全自動控制：該控制方式下，用戶無需操作，PLC根據水倉水位等參控信息合理調度水泵機組，完成排水。

03 優化策略

根據水倉水位、供電峰谷時段劃分等情況，合理調度水泵，節省運行費用。

04 保護功能

設備出現故障時，能自動采取停機等保護措施，并提示故障類型，保護類型包括溫度保護、流量保護等多種類型。

05 報警功能

發生故障時能提供聲光報警，報警記錄可查詢。

06 存檔功能

能夠?qū)F(xiàn)場運行信息存入數據庫，以便于隨時進行歷史數據查詢。

07 曲線功能

繪制各水位參數的實時曲線及歷史曲線。

08 報表功能

能生成控制參數的日報表、月報表及年報表，報表可打印。同時還具備事件打印功能。

09 管理功能

監控軟件具有設備參數、運行、檢修和維護的管理功能。
