KXJ660礦用隔爆兼本安型可編程控制箱
西門子S7系列PLC，歐姆龍繼電器，4.3寸觸摸屏，前門冗余操作按鈕，本安電源，輸入隔離處理，網絡通訊接口，8路組合小功率電機控制，礦用防爆PLC控制箱
KXJ660防爆控制箱技術參數
供電電壓：AC660V
供電電流：32A
本安參數
Uo=18.5V；
Io= 1000mA。
尺寸及重量
尺寸：760mm * 665mm * 925mm(長*寬*高)
重量：300kg
產品詳細信息
產品關鍵詞：礦用可編程控制箱,防爆可編程控制箱
KXJ660防爆控制箱用途
KXJ660礦用隔爆兼本安型可編程控制箱（以下簡稱控制箱）主要用于煤礦井下的排水自動化控制、皮帶運輸自動化控制等多個自動化控制裝置，采用PLC可 編程控制器作為核心設備，具有較強的適用性、可擴展性、高可靠性和強大的通訊能力。其邏輯控制方式可通過軟件的編程來實現，使復雜的控制邏輯變得簡單易 行。控制箱內部的輸入和輸出信號之間有可靠的隔離措施和本安電源，從而確保與各種類型傳感器、執行器、各種設備電控回路的連接和匹配之間更加靈活、通用。
控制箱執行標準GB3836-2010、Q/ZMD034－2012。
KXJ660防爆控制箱環境條件
——溫度: 0℃～40℃；——平均相對濕度: ≤95%RH（＋25℃）；
——大氣壓力: 80kPa～106kPa；
——機械環境: 無顯著振動和沖擊的場合；
——適用于有瓦斯和煤塵爆炸的危險環境中；
——周?chē)橘|(zhì)無腐蝕性氣體。
KXJ660防爆控制箱產品型式
礦用隔爆兼本質安全型“Exd[ib] I”。
KXJ660防爆控制箱產品結構及原理

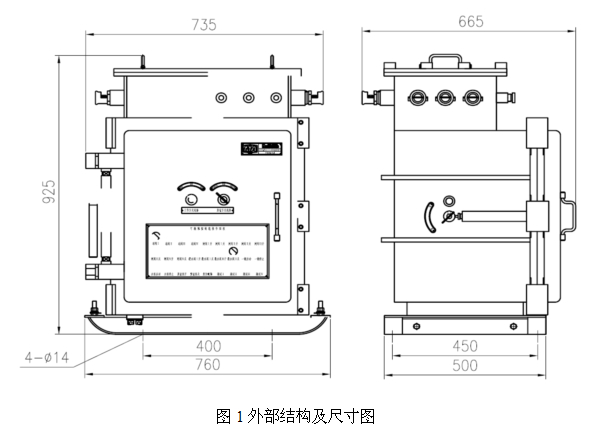

產品結構及外形尺寸控制箱由本安電源、PLC、網絡設備、繼電器、接觸器、外殼等組成，其外部結構如圖1所示。
功能及電氣原理
采集功能： 開關量采集，模擬量（4-20mA;頻率信號1-2KHz；PT100）采集；
控制功能： 開關量繼電器輸出，接觸器輸出（8路小功率電機控制，含電機保護器）；
通訊功能：RJ45電口或光口通訊，方便子系統集成；
顯示功能：4.3寸小觸摸屏顯示，模擬圖、指示燈、采集數據等多種顯示方式；

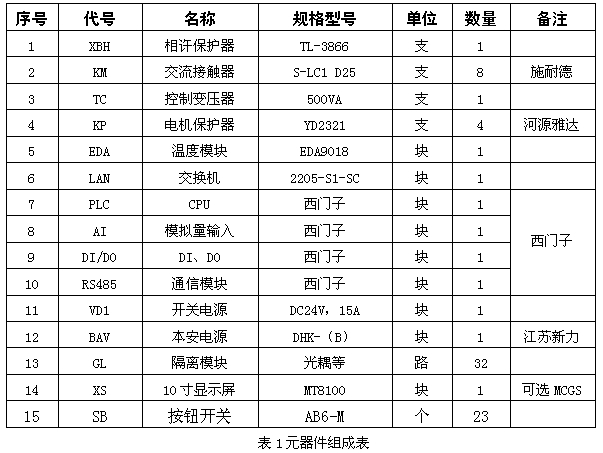

主要電氣元件組成
現場參數及接口
井下水處理控制箱，井下環保系統控制箱，井下制冷系統控制箱，井下泵房自動化控制箱，井下變電所控制箱，小功率電機組合電源箱控制箱。
